1、线性区工作负温度系数特性

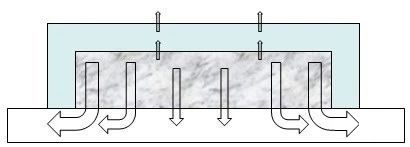

功率MOSFET内部通常是由许多晶胞单元并联而成,如图2所示。通常假定芯片内部处于理想的热平衡状态,整个硅片的结温完全一致。然而在实际条件下,硅片边沿热阻低,如图3所示;由于硅片焊接的不均匀,各局部区的热阻也不一致;此外,各局部区的阈值电压VTH也不完全相同,它们通过的漏极电流,也就是(VGS-VTH)和跨导乘积,也不完全相同。上述因素导致局部区温度也不一样。

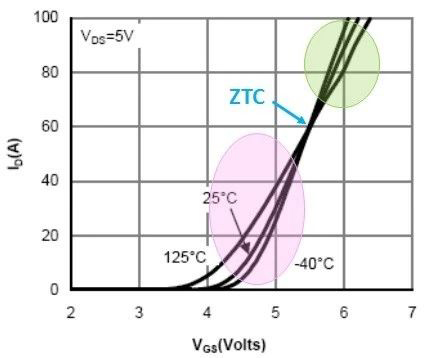

开关电源中功率MOSFET工作于开关状态,在截止区和完全导通区之间高频切换,由于在切换过程中要经过线性区,因此产生开关损耗。完全导通时,RDS处于正温度系数区,局部单元的温度增加,电流减小温度降低,具有自动的平衡电流的分配能力。但是在跨越线性区时,会产生动态的不平衡。
正温度系数区主要处决于载流子的产生,负温度系数区主要处决于载流子的移动,因此表现出来的温度特性不同。

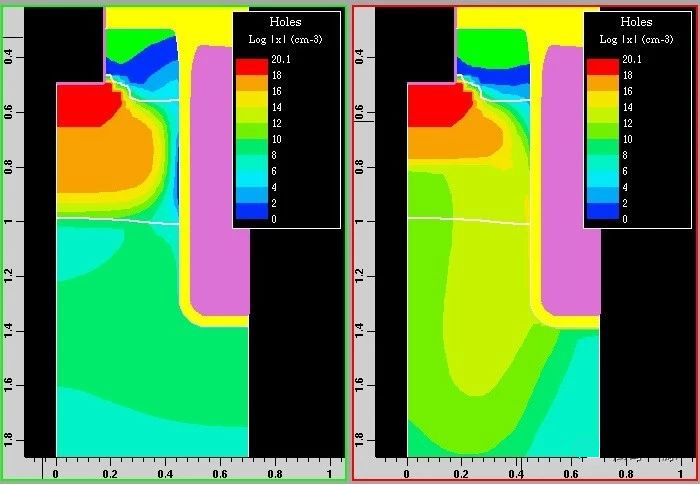

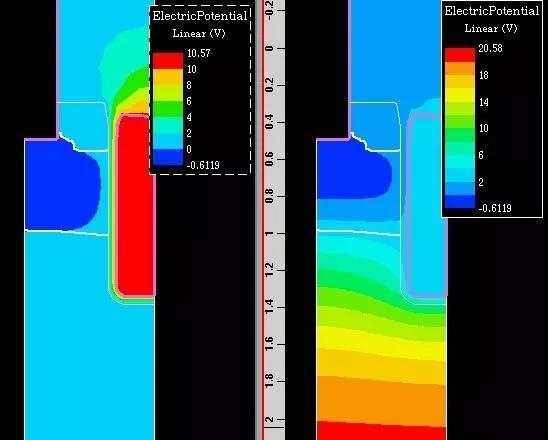

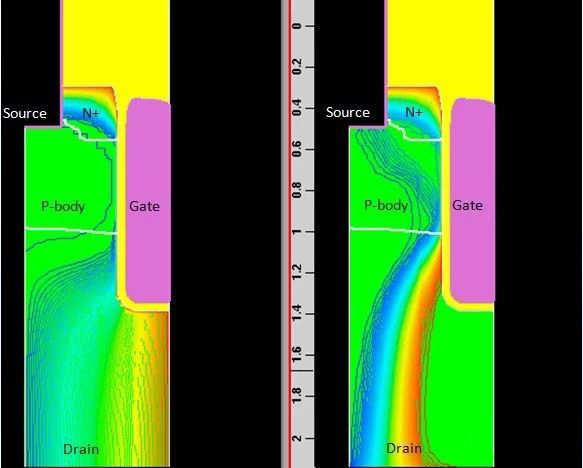

相对传统的平面工艺,新一代的工艺的MOSFET单元密度大,具有更大的跨导,因此更容易发生热不稳定性问题。另外,高压的MOSFET比低压MOSFET,在ZTC点具有更低的电流和VGS,这是因为高压MOSFET的epi层厚,单元的Pitch较低,而且掺杂也低,所以RDS随温度变化决定着在整个温度范围内跨导的变化,因此比低压MOSFET发生热不稳定性问题的可能性降低。 功率MOSFET在完全导通区和线性区工作时候,都可以流过大的电流。理论上,功率MOSFET是单极型器件,N沟道的功率MOSFET,只有电子电流,没有空穴电流,但是,这只是针对完全导通的时候;在线性区,还是会同时存在电子和空穴二种电流,如图4、图5和图6分别所示,完全导通区和线性区工作时,电势、空穴和电流线分布图。 从电势分布图,功率MOSFET完全导通时,VDS的压降低,耗尽层完全消失;功率MOSFET在线性区工作时,VDS的电压比较高,耗尽层仍然存在,此时由于在EPI耗尽层产生电子-空穴对,空穴也会产生电流,参入电流的导通。 空穴电流产生后,就会通过MOSFET内部的BODY体区流向S极,这也导致有可能触发寄生三极管,对功率MOSFET产生危害。由空、电流线穴分布图可见:线性区工作时产生明显的空穴电流,电流线也扩散到P型BODY区。

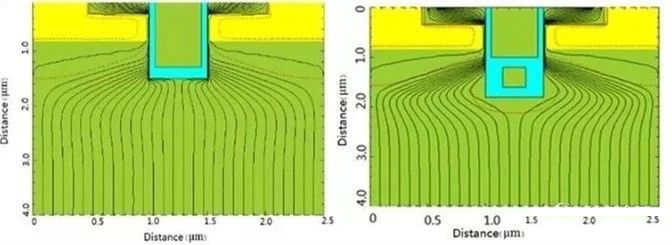

功率MOSFET在线性区工作时,器件同时承受高的电压和高的电流时,会产生下面的问题: 功率MOSFET工作在线性区时,器件承受高的电压,耗尽层高压偏置导致有效的体电荷减小;工作电压越高,内部的电场越高,电离加强产生更多电子-空穴对,形成较大的空穴电流。特别是如果工艺不一致,局部区域达到临界电场,会产生非常强的电离和更大的空穴电流,增加寄生三极管导通的风险。 图7为通用Trench和SGT屏蔽栅(分离栅)完全导通的电流线,图7来源于网络。新一代SGT工艺的功率MOSFET局部区域电流线更密急,更容易产生局部的电场集中,因此,如果不采取特殊的方法进行优化,很难在线性区的工作状态下使用。
|
